Как узнать о соответствии паспортным данным трансформаторных масел
Контроль свежего трансформаторного масла: как проверить соответствие заявленной марке, паспортным данным и стандартам
Трансформаторное масло - это не просто смазка или теплоноситель. В высоковольтном оборудовании оно выполняет критически важную функцию основной изоляции и теплоотвода. От качества этой жидкости напрямую зависит надежность всей энергосистемы предприятия, безопасность персонала и срок службы дорогостоящего силового трансформатора.
В условиях 2026 года, когда стоимость нового оборудования достигает десятков миллионов рублей, а требования к бесперебойности электроснабжения растут, контроль соответствия свежего трансформаторного масла заявленным характеристикам становится обязательным этапом приемки.
Нормативная база: на какие стандарты ориентироваться в России
Прежде чем приступать к лабораторным испытаниям, необходимо понимать, каким документам должно соответствовать масло. Основным стандартом для свежих минеральных масел в РФ является ГОСТ 982-80 (Марки Т-750, Т-1500) и более современный ГОСТ 10121-76. Для импортных аналогов и масел глубокой очистки применяются спецификации IEC 60296.
Паспорт качества от завода-изготовителя должен содержать результаты испытаний именно по этим ГОСТам. Если поставщик предоставляет сертификат на партию без указания конкретных физико-химических показателей или ссылается на внутренние технические условия (ТУ) вместо государственных стандартов, такое масло требует усиленного входного контроля.
Классификация состояния масла перед заливкой
Для правильного понимания процесса контроля важно различать категории продукта:
- «Свежее с завода»: Масло сразу после отгонки. Оно может содержать повышенное количество растворенной воды и газов, что допустимо до момента его подготовки.
- «Свежее подготовленное»: Прошедшее термовакуумную обработку (дегазацию и осушку). Именно эта категория должна заливаться в трансформаторы напряжением выше 110 кВ.
- Регенерированное: Очищенное отработанное масло. При его закупке контроль должен быть втрое строже, так как риск наличия продуктов разложения бумаги крайне высок.
Входной контроль: методы проверки соответствия паспортным данным
Проверка свежего масла делится на два уровня: сокращенный анализ (визуальный и базовый физический) и полный расширенный химический анализ.
1. Сокращенный анализ (экспресс-проверка)
Этот этап проводится непосредственно при сливе из железнодорожных цистерн или бочек. Он позволяет отсечь заведомо некачественный продукт.
- Внешний вид и цвет. Свежее качественное масло должно быть прозрачным, светло-желтым, без осадка и взвешенных частиц. Темный, мутный оттенок или наличие «паутины» (продуктов окисления) прямо указывают на нарушение технологии хранения или смешивание со старым маслом.
- Наличие свободной воды. Определяется визуально в стеклянном цилиндре отстаиванием пробы в течение нескольких часов. Даже следы слоя воды на дне делают масло непригодным для немедленной эксплуатации.
- Механические примеси. Наличие песка, ржавчины или металлической стружки недопустимо. Они становятся центрами концентрации электрического поля, что приведет к пробою изоляции под рабочим напряжением.

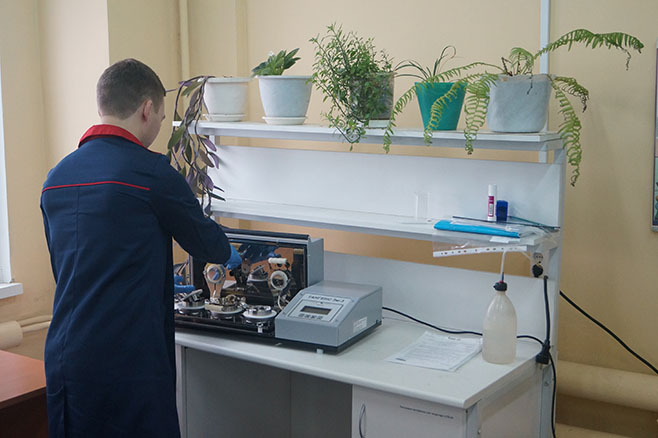

2. Полный физико-химический анализ в лаборатории
Это единственный способ юридически доказать несоответствие партии паспорту. Пробы отбираются строго по ГОСТ 6433.2-71 (или актуальному аналогу) в сухую стеклянную тару объемом 1 литр, предварительно промытую самим испытуемым маслом.
Ключевые показатели для сверки с паспортом:
|
Показатель |
Метод определения |
Почему это важно для безопасности |
|
Пробивное напряжение |
На установке АИМ-90 между стандартными электродами (сферическими или плоскими) с зазором 2.5 мм. |
Главный показатель диэлектрической прочности. Если в паспорте указано 60 кВ, а лаборатория дает 45 кВ - масло содержит влагу или газы, недопустимые для ввода в эксплуатацию. |
|
Тангенс угла диэлектрических потерь (tg δ) |
Измеряется мостом переменного тока (например, Р-5026 или МЕП-4СА) при температуре +90°C. |
Характеризует степень старения и загрязнения полярными веществами. Высокий tg δ ведет к перегреву обмоток даже при нормальной нагрузке. |
|
Кислотное число |
Титрование щелочью. |
Показывает содержание органических кислот. Превышение нормы говорит об окислении. Кислоты разрушают лаковую изоляцию медных проводов внутри трансформатора. |
|
Температура вспышки в закрытом тигле |
Анализатор типа АРМ-7. |
Критически важный параметр пожарной безопасности. Заниженная температура вспышки указывает на попадание в масло легковоспламеняющегося топлива или керосина. |
|
Содержание водорастворимых кислот |
Реакция водной вытяжки. |
Агрессивные кислоты вызывают коррозию меди и стали бака. Их появление свидетельствует о глубоком старении масла. |
Если хотя бы один из этих параметров отклоняется от значений в заводском паспорте более чем на погрешность метода измерения (обычно 5-10%), партия бракуется.
Хроматографический анализ: высший уровень диагностики
Для новых силовых трансформаторов высших классов напряжения (220–750 кВ) простого анализа физических свойств недостаточно. Необходимо проводить хроматографический анализ растворенных газов (ХАРГ).
Даже в свежем масле могут присутствовать следовые количества водорода, метана или ацетилена из-за процессов деградации при производстве. Однако резкое превышение их концентрации относительно нулевых значений паспорта сигнализирует о проблемах:
- Наличие ацетилена в новом масле - признак грубого нарушения герметичности или попадания выхлопных газов при транспортировке.
- Высокое содержание кислорода и азота говорит о плохой вакуумной обработке (масло «дышит»).
Современные приборы, такие как «Кристалл 2000 М», позволяют разделить сложную смесь углеводородов и выявить дефекты еще до того, как они станут видимыми.
Типичные уловки поставщиков и способы защиты от них
При закупке крупных партий свежего масла потребители часто сталкиваются с попытками выдать за качественный продукт восстановленный суррогат.
- Подмена тары. В пустые брендированные бочки известного производителя заливают дешевое очищенное отработанное масло.
- Защита: Проверяйте целостность пломб завода-изготовителя на каждой единице тары. Требуйте сквозной номер партии, который можно проверить на сайте НПЗ.
- Разбавление фракциями. Для искусственного повышения температуры вспышки в низкокачественное масло добавляют тяжелые фракции нефти, а для снижения вязкости - легкие солярочные фракции.
- Защита: Только хроматография и замер кинематической вязкости при +40°C и -30°C выявят разбалансировку состава базовых масел.
- Фальсификация документов. Использование фотошопа для изменения цифр в скане паспорта качества.
- Защита: Всегда запрашивайте оригинал паспорта с синей печатью химической лаборатории завода.
Алгоритм действий при обнаружении несоответствия
Если результаты лабораторных испытаний расходятся с паспортными данными поставщика:
- Остановите разгрузку. Не допускайте смешивания сомнительного масла с тем, что уже находится в резервуарах.
- Сделайте арбитражную пробу. Отберите две новые пробы в присутствии представителя поставщика. Одну оставьте себе, вторую запечатайте и отправьте производителю (завод обязан провести повторный анализ своей продукции).
- Оформите акт рекламации. Зафиксируйте номера цистерн/бочек, время отбора и конкретные цифры отклонения.
- Требуйте замены. Согласно законодательству о защите прав потребителей и правилам поставки нефтепродуктов, использование масла, не соответствующего ГОСТу, снимает гарантию с электрооборудования в случае аварии.
Заключение
Контроль свежего трансформаторного масла - это не бюрократическая формальность, а инженерная необходимость. Экономия на полном лабораторном анализе партии стоимостью в несколько сотен тысяч рублей может обернуться аварией трансформатора ценой в сто миллионов.
Доверяйте только аккредитованным электролабораториям, имеющим опыт работы с жидкими диэлектриками. Помните: надежная работа энергетического объекта начинается с прозрачного стакана со светло-желтой жидкостью, чьи характеристики подтверждены протоколом испытаний, а не словами менеджера по продажам.
