Хроматографический анализ трансформаторного масла

Трансформаторы являются важнейшими элементами электрической сети, обеспечивая преобразование напряжения и передачу электроэнергии. Надежность и продолжительность их работы зависят от многих факторов, одним из которых является качество используемого трансформаторного масла. Одним из наиболее эффективных способов контроля состояния масла является хроматографический анализ.

Что такое хроматографический анализ?

Хроматографический анализ (газовая хроматография) представляет собой метод исследования состава жидких сред путем выделения отдельных компонент из общей смеси. Применительно к трансформаторному маслу этот метод позволяет определить концентрацию растворенных газов, таких как водород, метан, этилен, ацетилен и углекислый газ. Наличие определенных газов и их соотношение свидетельствуют о возможных проблемах внутри трансформатора, таких как нагрев обмоток, возникновение частичных разрядов или развитие дефектов изоляции.

Важность хроматографического анализа

Анализ состава газа, выделяемого маслом, даёт возможность оперативно диагностировать внутренние неисправности трансформаторов задолго до проявления серьезных повреждений. Например, повышенное содержание водорода может указывать на увлажнение изоляции, а рост концентрации ацетилена сигнализирует о возникновении дуговых процессов внутри оборудования.

Благодаря раннему обнаружению неполадок удаётся предотвратить аварии, снизить затраты на ремонт и увеличить срок службы электротехнического оборудования.

Методика проведения ГАХ

Процедура хроматографического анализа включает следующие этапы:

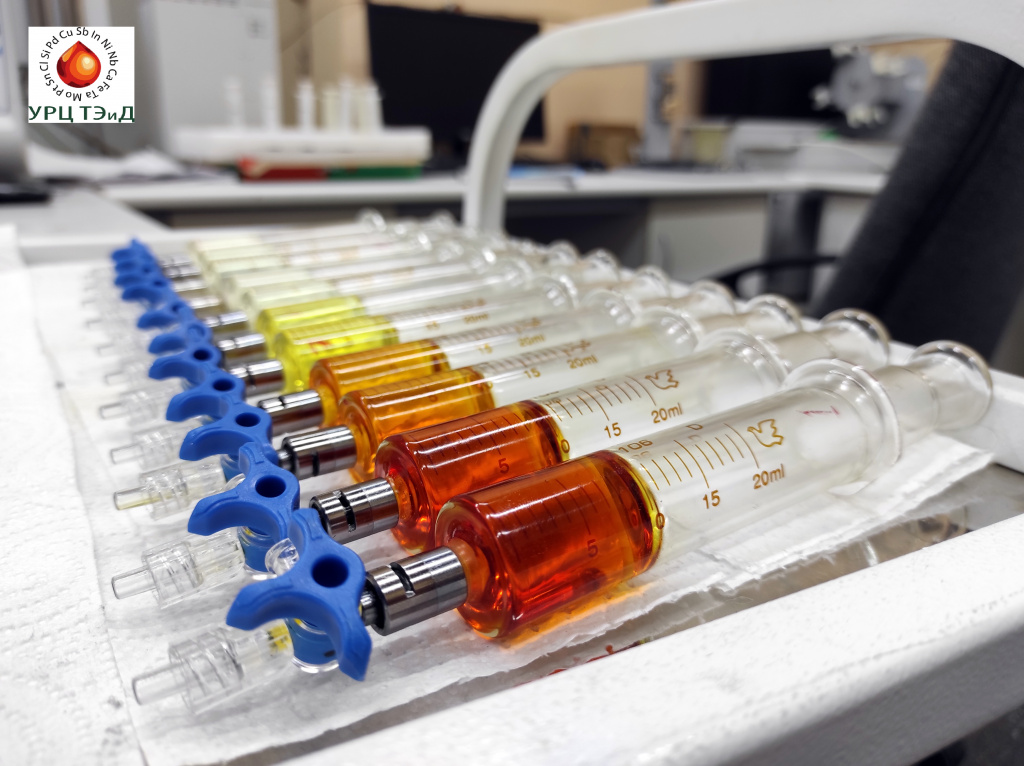

• Отбор пробы масла из работающего трансформатора.

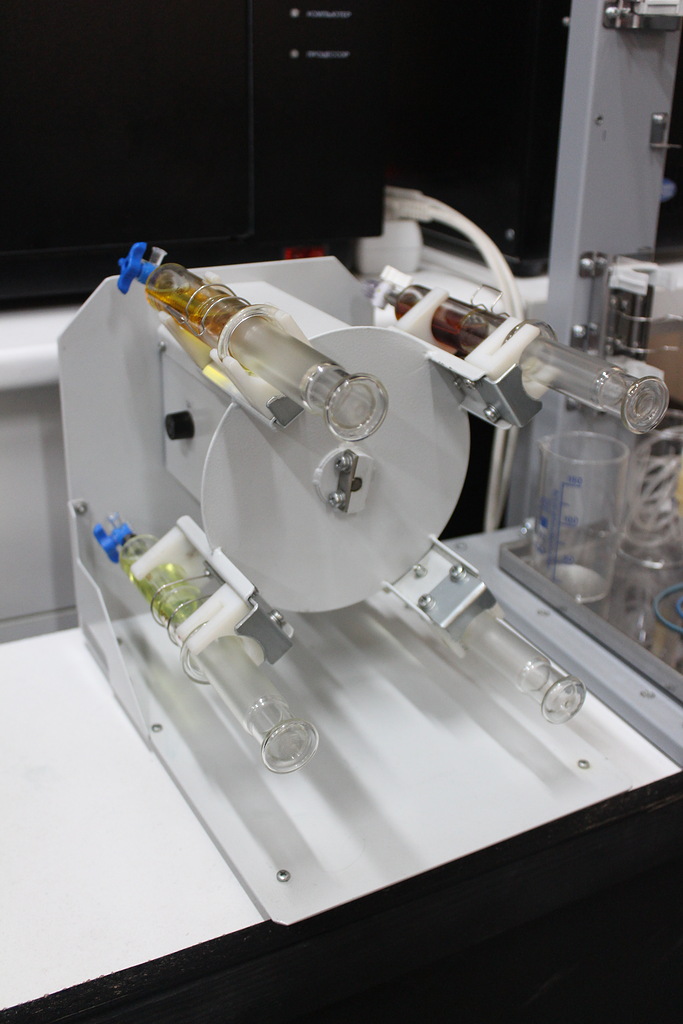

• Извлечение растворённых газов путём дегазации образца.

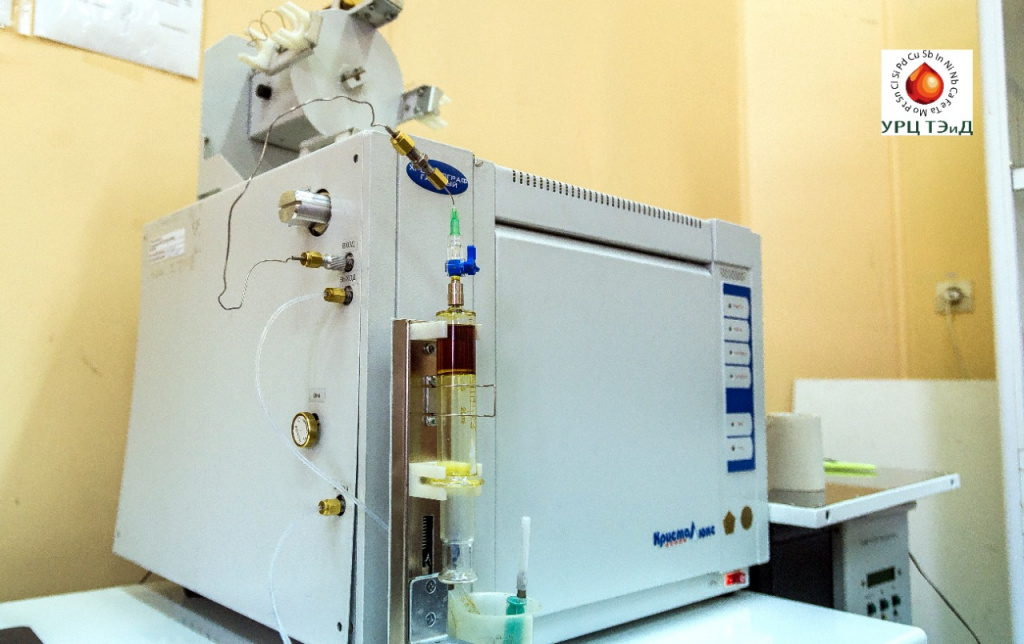

• Подготовка газовой смеси для введения в хроматограф.

• Определение количественных характеристик газовых составляющих методом сравнения площадей пиков.

• Интерпретация результатов с использованием специализированных таблиц и нормативных документов.

Результатом анализа становятся конкретные рекомендации относительно дальнейшей эксплуатации оборудования: продолжительная работа, необходимость дополнительного мониторинга или срочный вывод устройства из эксплуатации.

Применение хроматографии в практике

Сегодня хроматографическое оборудование широко применяется на электростанциях, предприятиях промышленности и энергетическом секторе, позволяя эффективно контролировать техническое состояние силовых трансформаторов. Автоматизированные установки выполняют отбор проб и диагностику в режиме реального времени, минимизируя человеческий фактор и повышая точность измерений.

Таким образом, хроматографический анализ служит надежным инструментом предупреждения неисправностей трансформаторов, обеспечивая надёжность и стабильность функционирования энергосистем.
